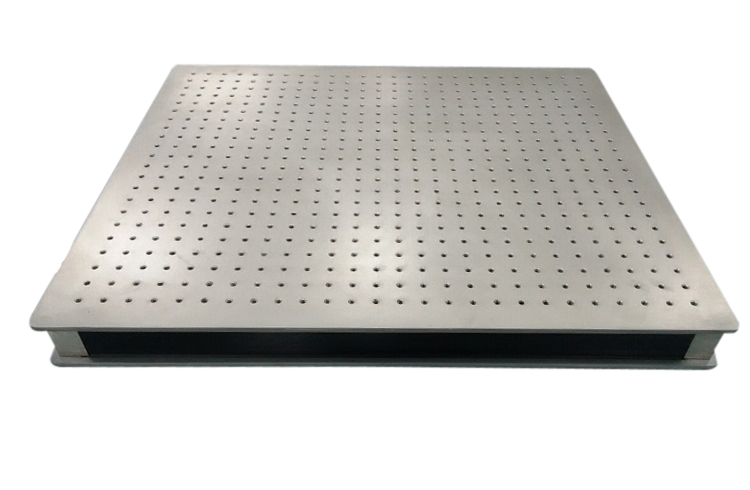

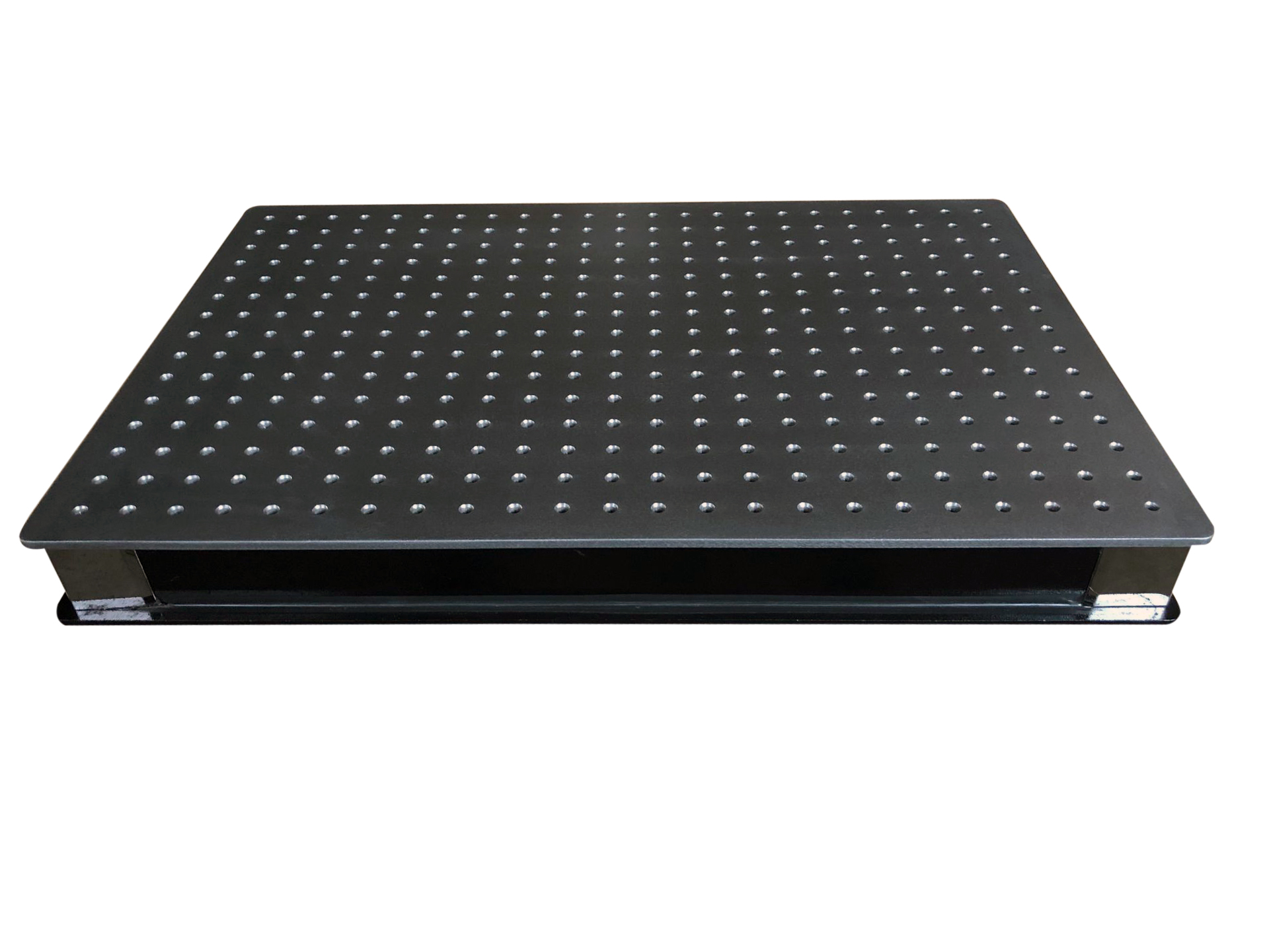

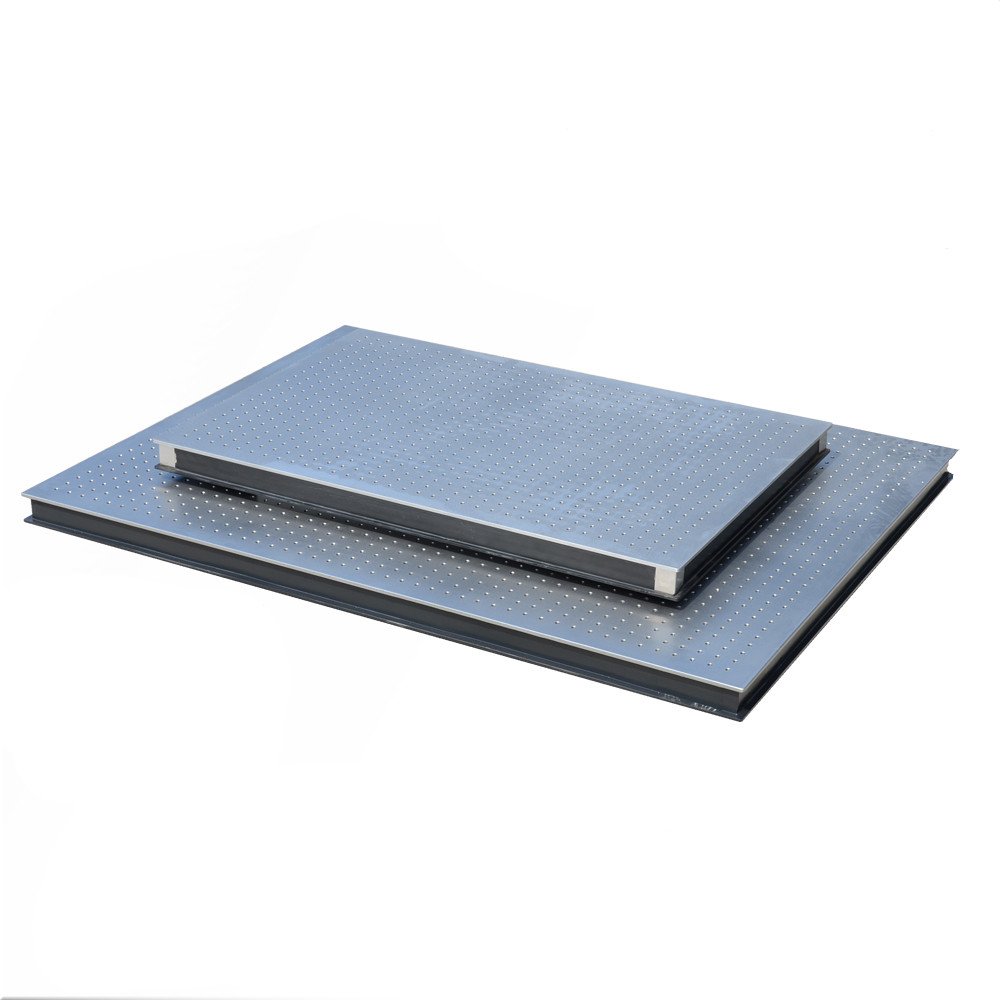

YH-MB光學面包板
產品介紹
說明：
MB系列鐵磁不銹鋼面包板，厚度為50、100、150、200mm，整體采用三層夾心式結構，上臺面為430（1Cr17）鐵磁不銹鋼，中心為蜂窩狀（井字形）支撐結構，底面為碳鋼。在保持剛性的同時，具有很好的硬重比，具有一定的隔振效果。上臺面采用精密磨削工藝，保證臺面的平面度。臺面上均布25mm*25mm標準M6螺紋孔，便于安裝各類滑臺及調整架。表面經過亞光處理，可有效減少雜散光，適合用于光學實驗。
技術參數：
|
應用范圍 |
光學平臺廣泛應用于光學，電子，精密機械制造，冶金，航天，航空，航海，精密化工和無損檢測等領域，以及其他機械行業的精密試驗儀器，設備振動隔離的關鍵裝置中 |
|
臺面結構 |
三層夾心式蜂窩結構 |
|
上臺面 |
厚度6mm 不銹鋼430系列 10cr17高導磁不銹鋼，表面做密迪紋亞光處理 |
|
臺面內部支撐 |
鋼制蜂窩狀支撐結構，焊接工藝，強度高 |
|
下底面 |
5～6mm厚碳鋼，內部做防銹漆，表面噴黑塑處理 |
|
側板 |
內層碳鋼板，外層為黑色鋁塑板，美觀實用，四角用不銹鋼板包角 |
|
平面度 |
0.02～0.05mm\600mmX600,高于國外同類產品 |
|
表面粗糙度 |
＜0.8μm |
|
固定螺孔 |
臺面布M6螺孔陣距25mm×25mm |
選型表：
|
型號 |
名稱 |
尺寸 |
|
MB-03-03 |
鐵磁不銹鋼面包板 |
300*300*50 |
|
MB-045-03 |
鐵磁不銹鋼面包板 |
300*450*50 |
|
MB-06-03 |
鐵磁不銹鋼面包板 |
300*600*50 |
|
MB-045-045 |
鐵磁不銹鋼面包板 |
450*450*50 |
|
MB-06-045 |
鐵磁不銹鋼面包板 |
450*600*50 |
|
MB-09-045 |
鐵磁不銹鋼面包板 |
450*900*50 |
|
MB-06-06 |
鐵磁不銹鋼面包板 |
600*600*50 |
|
MB-09-06 |
鐵磁不銹鋼面包板 |
600*900*100 |
|
MB-12-06 |
鐵磁不銹鋼面包板 |
600*1200*100 |
|
MB-15-06 |
鐵磁不銹鋼面包板 |
600*1500*100 |
|
MB-10-08 |
鐵磁不銹鋼面包板 |
800*1000*100 |
|
MB-12-08 |
鐵磁不銹鋼面包板 |
800*1200*100 |
|
MB-09-09 |
鐵磁不銹鋼面包板 |
900*900*100 |
|
MB-12-09 |
鐵磁不銹鋼面包板 |
900*1200*100 |
|
MB-15-09 |
鐵磁不銹鋼面包板 |
900*1500*100 |
|
MB-18-09 |
鐵磁不銹鋼面包板 |
900*1800*200 |
|
MB-15-10 |
鐵磁不銹鋼面包板 |
1000*1500*100 |
|
MB-20-10 |
鐵磁不銹鋼面包板 |
1000*2000*200 |
|
MB-12-12 |
鐵磁不銹鋼面包板 |
1200*1200*100 |
|
MB-18-12 |
鐵磁不銹鋼面包板 |
1200*1800*200 |
|
MB-20-12 |
鐵磁不銹鋼面包板 |
1200*2000*200 |
|
MB-24-12 |
鐵磁不銹鋼面包板 |
1200*2400*200 |
|
MB-30-12 |
鐵磁不銹鋼面包板 |
1200*3000*200 |
|
MB-25-15 |
鐵磁不銹鋼面包板 |
1500*2400*200 |
|
MB-30-15 |
鐵磁不銹鋼面包板 |
1500*3000*300 |
