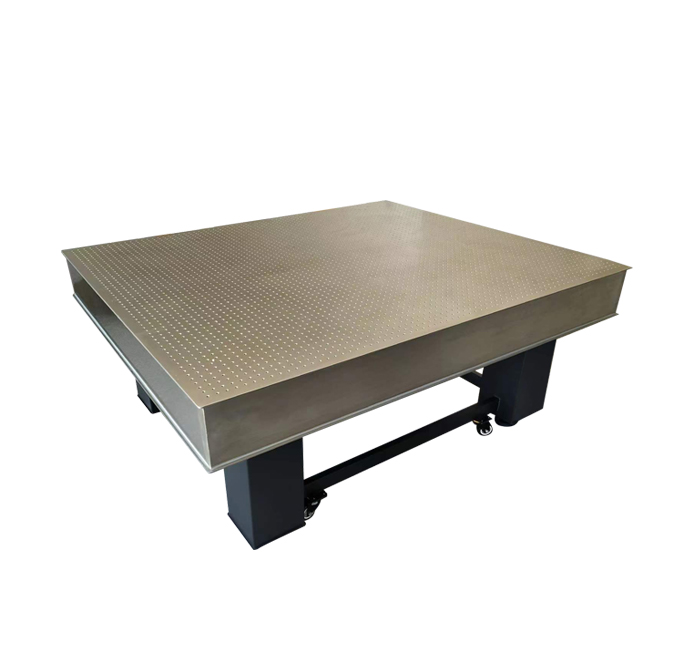

YH無磁性阻尼隔振光學平臺
產品介紹
應用領域：
適合于現代光學、物理力學、激光電子、光通訊試驗及儀器搭載等領域應用
產品特點：
■鐵磁不銹鋼臺面，特殊的加工工藝保證更高的平面度，散光效果好，不刺眼
■可吸磁，配合磁力底座的使用可以在任意位置固定器件
■表面陣列M6螺紋孔，孔距25mm，方便安裝固定器件
■雙層結構，內芯采用蜂窩支撐，增加剛性，減少重量，抗振性好
產品規格：
■鐵磁不銹鋼臺面，特殊的加工工藝保證更高的平面度，散光效果好，不刺眼
■可吸磁，配合磁力底座的使用可以在任意位置固定器件
■表面陣列M6螺紋孔，孔距25mm，方便安裝固定器件
■雙層結構，內芯采用蜂窩支撐，增加剛性，減少重量，抗振性好
■平臺粗糙度：0.8-1.6μm<
■平臺平面度：< 0.05mm/m2
■固有頻率：3-6Hz
■振幅小于5μm
產品參數：
|
應用范圍 |
光學平臺廣泛應用于光學，電子，精密機械制造，冶金，航天，航空，航海，精密化工和無損檢測等領域，以及其他機械行業的精密試驗儀器，設備振動隔離的關鍵裝置中 |
|
臺面結構 |
三層夾心式蜂窩結構 |
|
上臺面 |
厚度6-8mm 304/ 316L無磁性不銹鋼，表面做密迪紋亞光處理 |
|
臺面內部支撐 |
鋼制蜂窩狀支撐結構，焊接工藝，強度高 |
|
下底面 |
5～6mm厚碳鋼，內部做防銹漆，表面噴黑塑處理 |
|
側板 |
內層碳鋼板，外層為黑色鋁塑板，美觀實用，四角用不銹鋼板包角 |
|
平面度 |
0.02～0.05mm\600mmX600,高于國外同類產品 |
|
表面粗糙度 |
＜0.8μm |
|
支架 |
內置4點阻尼隔振裝置支撐系統，高分子復合橡膠墊提供對高頻振動的隔振能力，結構堅固穩定。 調節范圍上下可調25mm |
|
固有頻率 |
垂直3～6Hz水平3～6Hz |
|
振幅 |
≤5um |
|
固定螺孔 |
臺面布M6螺孔陣距25mm×25mm |
產品型號：
|
平臺型號 |
規格 |
支撐數量 |
面板厚度 |
臺面厚度 |
螺紋孔/間距 |
|
YH-JM-W-06-06 |
600X600X800 |
4 |
6mm |
50mn |
M6/25X25mm |
|
YH-JM-W-075-075 |
750X750X800 |
4 |
6mm |
50mm |
M6/25X25mm |
|
YH-JM-W-09-06 |
900X600X800 |
4 |
6mm |
100mm |
M6/25X25mm |
|
YH-JM-W-10-08 |
1000X800X800 |
4 |
6mm |
100mm |
M6/25X25mm |
|
YH-JM-W-12-08 |
1200X800X800 |
4 |
6mm |
100mm |
M6/25X25mm |
|
YH-JM-W-12-09 |
1200X900X800 |
4 |
6mm |
100mm |
M6/25X25mm |
|
YH-JM-W-15-09 |
1500X900X800 |
4 |
6mm |
100mm |
M6/25X25mm |
|
YH-JM-W-15-10 |
1500X1000X800 |
4 |
6mm |
200mn |
M6/25X25mm |
|
YH-JM-W-16-0 |
1600X1000X800 |
4 |
6mm |
200mm |
M6/25X25mm |
|
YH-JM-W-15-12 |
1500X1200X800 |
4 |
6mm |
200mm |
M6/25X25mm |
|
YH-JM-W-18-10 |
1800X1000X800 |
4 |
6mm |
200mm |
M6/25X25mm |
|
YH-JM-W-18-12 |
1800X1200X800 |
4 |
6mm |
200mm |
M6/25X25mm |
|
YH-JM-W-20-10 |
2000X1000X800 |
4 |
6mm |
200mm |
M6/25X25mm |
|
YH-JM-W-20-12 |
2000X1200X800 |
4 |
6mm |
200m |
M6/25X25mm |
|
YH-JM-W-20-15 |
2000X1500X800 |
4 |
6mm |
200mm |
M6/25X25mm |
|
YH-JM-W-24-12 |
2400X1200X800 |
4 |
6mn |
200mm |
M6/25X25mm |
|
YH-JM-W-24-15 |
2400X1500X800 |
4 |
6mm |
200mm |
M6/25X25mm |
|
YH-JM-W-30-10 |
3000X1000X800 |
6 |
6mm |
300mm |
M6/25X25mm |
|
YH-JM-W-30-12 |
3000X1200X800 |
6 |
6mm |
300mm |
M6/25X25mm |
|
YH-JM-W-30-15 |
3000X1500X800 |
6 |
6mm |
300mn |
M6/25X25mm |
|
YH-JM-W-35-12 |
3500X1200X800 |
6 |
6mm |
300mm |
M6/25X25mm |
|
YH-JM-W-35-15 |
3500X1500X800 |
6 |
6mm |
300mm |
M6/25X25mm |
|
YH-JM-W-40-15 |
4000X1500X800 |
6 |
6mm |
300mm |
M6/25X25mm |
|
YH-JM-W-45-15 |
4500X1500X800 |
6 |
6mm |
300mm |
M6/25X25mm |
|
YH-JM-W-50-15 |
5000X1500X800 |
10 |
6mm |
300mm |
M6/25X25mm |
|
YH-JM-W-60-15 |
6000X1500X800 |
12 |
8mm |
300mn |
M6/25X25mm |
