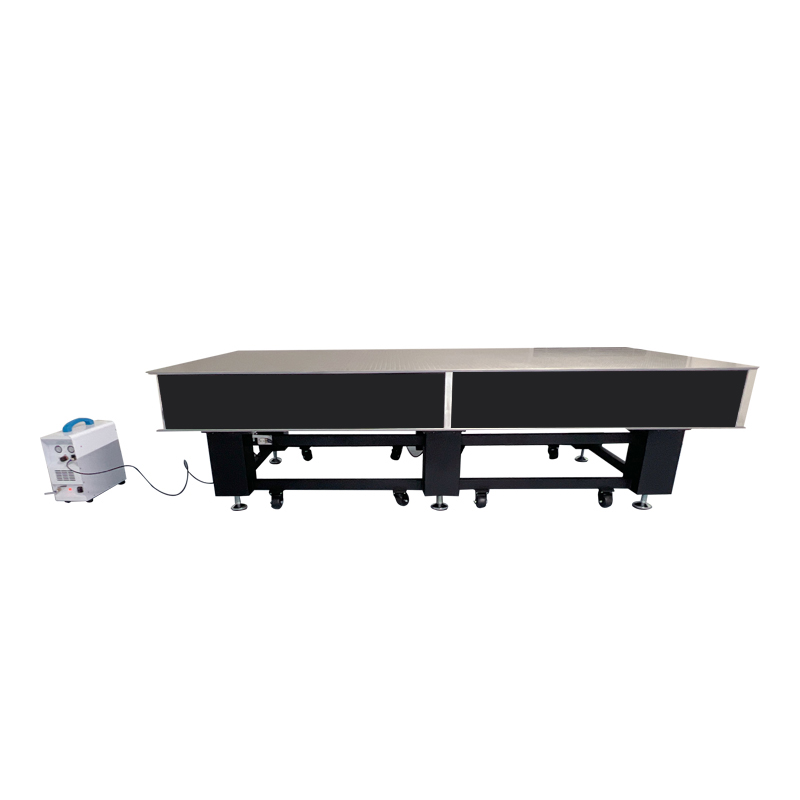

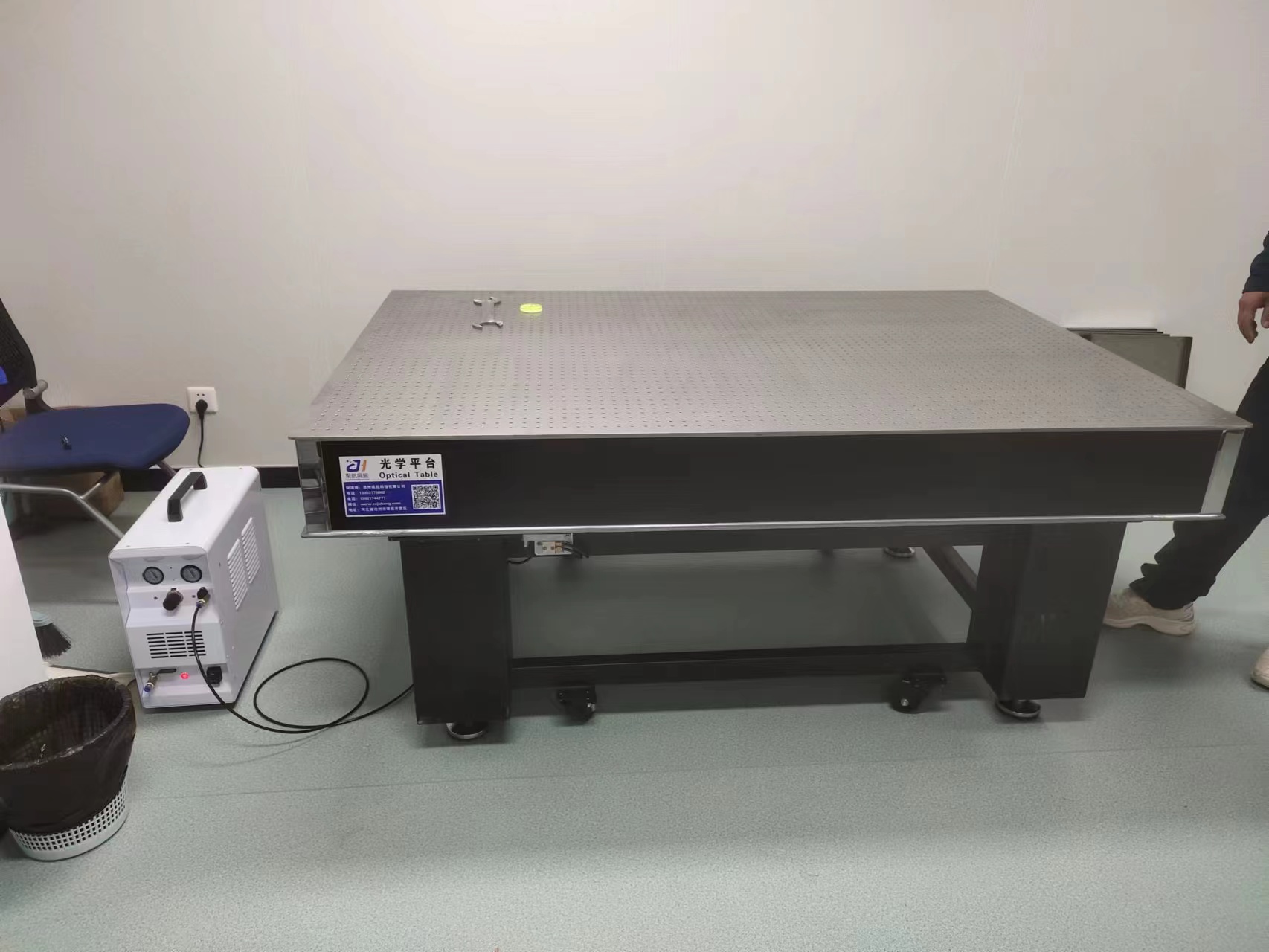

YH-QF-F蜂窩隔振光學平臺
產品介紹
產品說明：
YH-QF-F系列蜂窩芯氣浮隔振光學平臺，隔振器采用超薄復合材料氣囊、帶附加擴散口的多小孔準層流阻尼技術，隔振性能優良，系統穩定。YH-F系列蜂窩芯氣浮隔振光學平臺具有自動水平，自動充氣，噪聲低等特點。
應用領域：
應用于精密光學實驗、顯微成像、醫療生物、光路測試、光學測量、激光干涉、精密檢測，對振動具有較高的要求設備。
技術指標：
|
應用范圍 |
光學平臺廣泛應用于光學，電子，精密機械制造，冶金，航天，航空，航海，精密化工和無損檢測等領域，以及其他機械行業的精密試驗儀器，設備振動隔離的關鍵裝置中 |
|
臺面結構 |
真蜂窩三層夾心結構 |
|
上臺面 |
厚度6-8mm 430系列 1cr17高導磁不銹鋼，表面做密迪紋亞光處理 |
|
臺面內部支撐 |
蜂窩芯 粘接工藝 |
|
下底面 |
5～6mm厚碳鋼，內部做防銹漆，表面噴黑塑處理 |
|
側板 |
內層碳鋼板，外層為黑色鋁塑板，美觀實用，四角用不銹鋼板包角 |
|
平面度 |
0.02～0.04mm\600mmX600,高于國外同類產品 |
|
表面粗糙度 |
＜0.8μm |
|
支架 |
置4點氣體隔振裝置支撐系統，二層結構氣室，3個水平調節閥自動充氣自動平衡、采用進口氣動元件，靜音無油氣泵 |
|
固有頻率 |
垂直1～1.2Hz水平1～1.2Hz |
|
減震效率 |
x 方向＜5Hz 時：88%～94% y 方向＜5Hz 時：86%～92% |
|
固定螺孔 |
臺面布M6螺孔陣距25mm×25mm |
選型表：
|
產品型號 |
整體規格 |
臺面厚度 |
臺面重量（Kg） |
支撐腿橫截面尺寸 |
支架負載 |
支撐數量 |
|
YH-QF-F-09-06 |
900*600*800 |
100 |
60 |
120*120 |
400 |
4 |
|
YH-QF-F-09-09 |
900*900*800 |
100 |
90 |
120*120 |
400 |
4 |
|
YH-QF-F-10-08 |
1000*800*800 |
100 |
88 |
120*120 |
400 |
4 |
|
YH-QF-F-12-06 |
1200*600*800 |
100 |
80 |
120*120 |
400 |
4 |
|
YH-QF-F-12-08 |
1200*800*800 |
100 |
106 |
120*120 |
400 |
4 |
|
YH-QF-F-12-09 |
1200*900*800 |
100 |
120 |
120*120 |
400 |
4 |
|
YH-QF-F-12-10 |
1200*1000*800 |
100 |
135 |
120*120 |
400 |
4 |
|
YH-QF-F-15-09 |
1500*900*800 |
100 |
150 |
120*120 |
600 |
4 |
|
YH-QF-F-15-10 |
1500*1000*800 |
200 |
200 |
200*200 |
600 |
4 |
|
YH-QF-F-15-12 |
1500*1200*800 |
200 |
243 |
200*200 |
600 |
4 |
|
YH-QF-F-15-15 |
1500*1500*800 |
200 |
304 |
200*200 |
600 |
4 |
|
YH-QF-F-18-10 |
1800*1000*800 |
200 |
243 |
200*200 |
800 |
4 |
|
YH-QF-F-18-12 |
1800*1200*800 |
200 |
292 |
200*200 |
800 |
4 |
|
YH-QF-F-18-18 |
1800*1800*800 |
200 |
438 |
200*200 |
800 |
4 |
|
YH-QF-F-20-10 |
2000*1000*800 |
200 |
270 |
200*200 |
800 |
4 |
|
YH-QF-F-20-12 |
2000*1200*800 |
200 |
324 |
200*200 |
800 |
4 |
|
YH-QF-F-20-15 |
2000*1500*800 |
200 |
405 |
200*200 |
800 |
4 |
|
YH-QF-F-20-20 |
2000*2000*800 |
200 |
540 |
200*200 |
800 |
4 |
|
YH-QF-F-24-12 |
2400*1200*800 |
200 |
390 |
200*200 |
800 |
4 |
|
YH-QF-F-24-15 |
2400*1500*800 |
200 |
486 |
200*200 |
800 |
4 |
|
YH-QF-F-30-10 |
3000*1000*800 |
300 |
480 |
200*200 |
1200 |
6 |
|
YH-QF-F-30-12 |
3000*1200*800 |
300 |
576 |
200*200 |
1200 |
6 |
|
YH-QF-F-30-15 |
3000*1500*800 |
300 |
720 |
200*200 |
1200 |
6 |
|
YH-QF-F-35-12 |
3500*1200*800 |
300 |
672 |
200*200 |
1200 |
6 |
|
YH-QF-F-35-15 |
3500*1500*800 |
300 |
710 |
200*200 |
1200 |
6 |
|
YH-QF-F-40-15 |
4000*1500*800 |
300 |
960 |
200*200 |
1200 |
6 |
|
YH-QF-F-45-15 |
4500*1500*800 |
300 |
1080 |
200*200 |
1200 |
6 |
|
YH-QF-F-50-15 |
5000*1500*800 |
300 |
1200 |
200*200 |
1800 |
10 |
|
YH-QF-F-60-15 |
6000*1500*800 |
300 |
1440 |
200*200 |
1800 |
12 |
